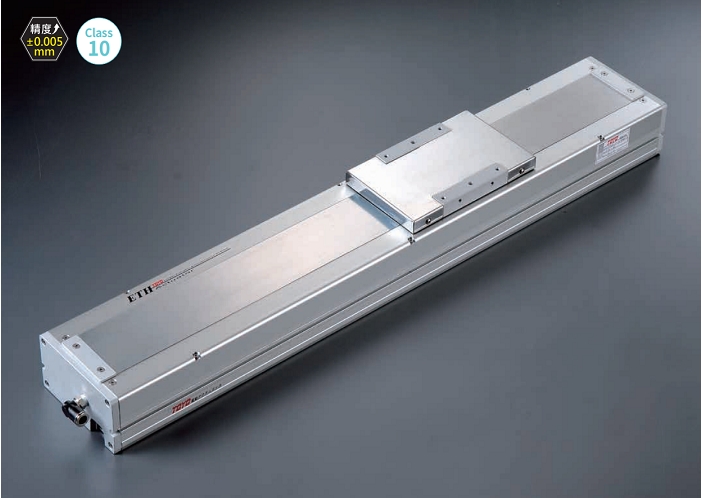

同步帶直線模組依靠皮帶內側齒形與同步帶輪相互嚙合傳動。對比摩擦式皮帶傳動，規范裝配、合理張緊工況下，同步帶與帶輪之間不會(huì )發生打滑，可維持穩定傳動比；同步帶傳動對中心距、型材尺寸精度有一定要求。

 該結構依靠同步帶齒壓板、雙面壓板帶動滑臺完成直線運動。整體方案經濟性較好，具備傳動比穩定、傳動效率高、運行平穩、自帶緩沖減振特性。不足之處是機構橫向占用空間偏大，適合中輕載荷工況。下面介紹同步帶模組設計要點：

 一、同步帶模組設計要點

 1、直線導軌選型設計

 選用直線導軌時，需要確認導軌與滑塊安裝基準，規劃行程限位方案，包含硬限位與軟限位。

 2、同步帶張緊控制

 同步帶傳動系統需要合理管控皮帶張緊力：

 （1）電機安裝調節方案：通過調整電機底座位置調節同步帶張力；若電機布置在底板下方，張力調節操作空間受限。

 （2）同步帶輪調節方案：通過調整同步輪安裝底座位置，實現張力與傳動增益調節。

 同步帶模組是自動化設備廣泛應用的運動單元。直線模組主要作用是支撐、引導運動部件，沿既定方向做直線往復運動，運動性能與導軌結構密切相關。

 直線導軌滾動體在導軌與滑塊之間滾動，無滑動摩擦，適合高速運行、摩擦系數低、運動靈敏度高，滿足各類運動部件工作需求。

 設計時需要平衡預緊力大?。哼m當降低預緊力可以減小運動阻力；合理設置預緊，有助于保障定位精度與精度穩定性。

  導軌類型方面，方形直線導軌支持施加預壓，同等外形尺寸條件下，方形導軌承載能力優于圓形導軌。
