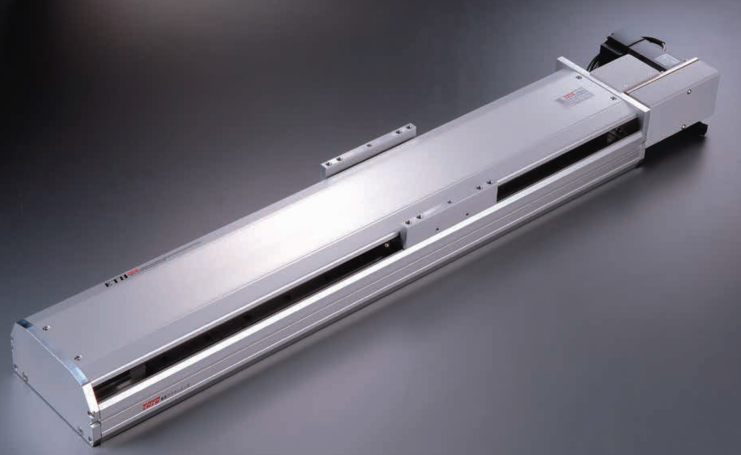

齒輪齒條直線模組是常用直線運動傳動機構，廣泛應用于機械設備、數控機床、機器人等領域。它通過齒輪旋轉運動轉化為齒條直線運動，可實現高精度、高負載線性位移，詳細介紹如下：

基本組成

齒輪：一般為直齒輪或斜齒輪，材質多為鋼、不銹鋼或塑膠原料，和電機（伺服電機、步進電機等）輸入軸連接。

齒條：帶齒的直線軌道，長度可以根據需求定制，材質需要與齒輪匹配以保障耐磨性。

導軌/滑塊（可選）：用作支撐負載并確保運動平穩性，降低齒條承受的側向力。

電機與驅動器：提供動力從而控制運動精度。

殼體/支架：穩固齒條和齒輪，確保結構剛性。

工作原理

電機驅動齒輪旋轉，齒輪與齒條相互嚙合，將旋轉運動轉化為齒條直線運動。

通過控制電機旋轉角度、轉速，精準調節直線運動的位置與運行速度。

特點與優勢

承載能力突出：對比同步帶模組，更適配長行程、重載工況。

長行程：齒條可拼接延長，適用于幾米甚至于幾十米的行程需求。

高剛性：金屬齒輪齒條嚙合傳動，剛性?xún)?yōu)異；搭配消隙機構可進一步減小傳動背隙。

運行速度可觀：常規運行速度可達 1-2m/s，在長行程場景具備優勢。

維護便捷：耐磨性能優良，正常工況下使用壽命較長，日常保養工作量較低。
