傳統回轉臺大多采用齒輪、渦輪蝸桿、齒盤等傳動機構，這類傳動方案在眾多應用場景下技術成熟、運行穩定；但應用于高速、高精度機床工況時，傳動鏈偏長，傳動間隙難以消除，在響應速度、噪音控制方面存在一定局限。DD馬達直驅回轉臺可適配這類嚴苛工況，下文介紹DD馬達驅動回轉臺的結構與特性。

 力矩電機直驅回轉臺簡化了傳動鏈路，運行狀態平穩，在適配工況下定位精度與響應表現良好；受自身結構特點制約，回轉臺額定轉速不高，制動容量有限，切削加工工況仍存在振動隱患。

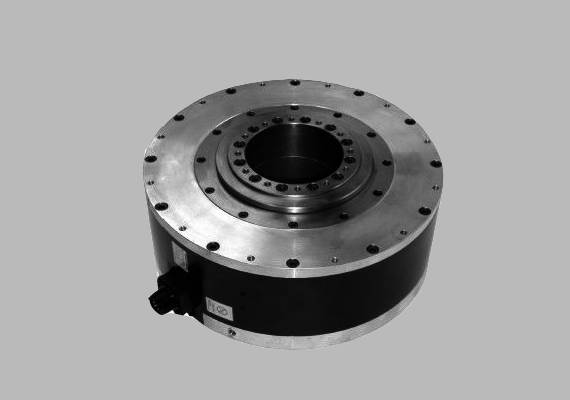

 DD馬達直接驅動高精度轉盤，轉盤本體安裝在內殼之中，緊套與軸承法蘭按規范裝配至旋轉機構內部；轉盤本體內側布置力矩電機，內部預留讀頭安裝支座，軸底部連接油盤并配有回油管；下部配油器與上部配油器相互連通。上分配器固定于旋轉體，旋轉體裝配在旋轉套上。旋轉體下端安裝角編碼器，上端可搭載夾具、定位環與上蓋板。

 轉盤定子與轉子體相連，轉子體連接旋轉套及力矩電機；軸承布置在旋轉套與旋轉體之間。內芯外側開設開環密封槽，依靠殼體與O型密封圈Ⅰ實現密封；內殼側壁設置進水口。上配油軸、下配油軸中心加工油氣通道；轉子與軸之間采用O型密封圈Ⅱ密封，軸承選用角接觸球軸承。

 該結構采用力矩電機直驅方案，縮短傳動鏈，能夠減小反向間隙，改善傳動精度與運行平穩性?；剞D套筒與內殼之間布置制動裝置，結構緊湊、接觸面積大，可實現穩定可靠制動；油路和氣路集中布置在回轉臺中心位置，便于后期維護。

 工作臺配備液壓伸縮套鎖緊機構，定位與鎖緊狀態穩定；搭配高速大轉矩電機，回轉臺可實現高速運轉，改善設備應對慣性沖擊的性能。
