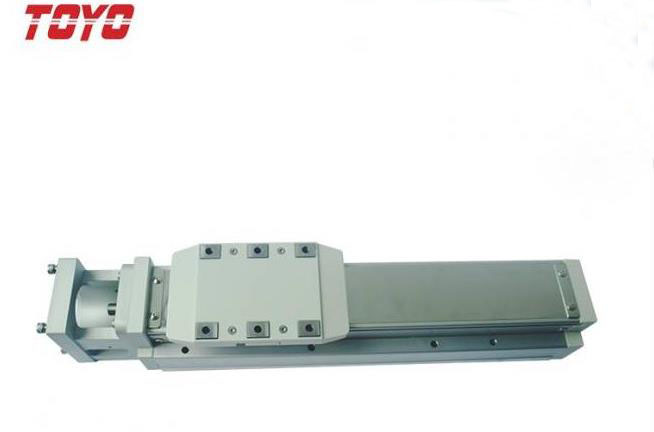

了解直線電機模組，需要先掌握安裝相關注意事項。

 一、絕緣電阻檢查

 直線電機模組投入使用前，需要測量電磁線圈的絕緣電阻。檢測電機各線圈與電機外殼之間絕緣電阻，推薦使用500VDC絕緣電阻測試儀。

 絕緣電阻判定參考標準：

 絕緣電阻≥100MΩ：絕緣狀態良好；

 絕緣電阻在10MΩ～100MΩ區間：線圈絕緣存在劣化趨勢，需定期巡檢；

 絕緣電阻＜10MΩ：建議更換直線電機。

 二、直線電機動子基板安裝

 1、帶線圈動子基板安裝基面（機床側）精度要求

 A.安裝基面表面粗糙度、基板平面度誤差需控制在50μm以?xún)取?/span>

 B.動子基板受外力、沖擊會(huì )產生彎曲變形，變形量不可超過0.1mm；若形變量大于0.1mm，基板表面樹脂層存在開裂風險。

 2、動子基板與永磁定子對位精度

 將動子基板安裝至工作臺、導軌上時，需要保證動子基板與永磁定子之間對位精度。

 三、直線電機模組定子板安裝要點

 1、永磁定子安裝需關注要點

 （1）固定螺絲孔間距；

 （2）螺絲孔間距偏小帶來的影響；

 （3）永磁定子之間的氣隙。

 2、永磁定子安裝面精度

 （1）定子安裝的機床基面，表面粗糙度與平面波動不得超過50μm。

 （2）禁止在變形量超過0.1mm的機械基面上安裝永磁定子；通電運行時，動子線圈往復運動，會(huì )持續拉扯磁板造成變形，引發磁鋼表面環氧樹脂脫落。
