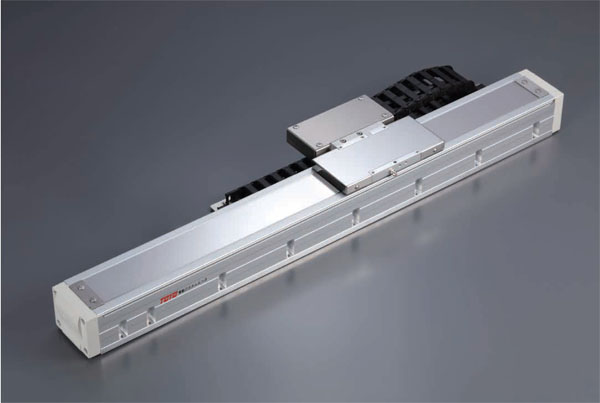

不少技術人員會(huì )疑惑光柵尺應當布置在直線電機設備的哪個位置，下面介紹直線電機配套光柵尺的安裝方法與實操要點。

   直線電機所用光柵尺安裝位置較為靈活，可布置在設備不同部位。一般主尺安裝于工作臺運動部件，讀數頭裝配于機床靜止部件，盡量布置在主尺下方。安裝布局需要充分考慮鐵屑、切削液、油污飛濺方向。受空間限制必須朝上安裝時，需額外增設密封防護結構。常規方案建議讀數頭安裝在機床靜態部件，便于信號線固定；主尺安裝在運動部件。

   1、安裝基面要求

   光柵尺傳感器不可直接安裝在粗糙床身，也不可以安裝在油漆底層表面。主尺與讀數頭需分別裝配在設備兩個做相對運動的部件上。使用千分表校驗主尺安裝面與導軌運動方向的平行度，參考要求0.1mm/1000mm。若基面達不到精度，需要設計加工專用安裝底座。

   底座加工要求：

   （1）底座長度與光柵尺有效行程保持匹配。

   （2）底座需銑磨精加工，平面平行度參考0.1mm/1000mm；同時加工讀數頭配套底座。尺體底座與讀數頭底座組合總誤差控制在±0.2mm以?xún)?。裝配時調整讀數頭，讀數頭與尺身平行度參考約0.1mm，二者間隙控制在1?1.5mm（具體以原廠說明書為準）。

   2、光柵主尺裝配

   將光柵尺預固定在工作臺安裝面，螺釘先不完全鎖緊。千分表固定于機床，移動工作臺，微調尺身位置，保證主尺與導軌運動方向平行度達標，達標后再分次鎖緊螺釘。

   3、長尺安裝注意事項（尺長大于1.5m）

   （1）長度超過1.5m光柵尺，不可僅兩端固定，尺身全程需要有支撐。

   （2）底座裝配完成后，中點位置使用壓塊輔助固定。

   （3）不適合螺釘鎖固的場景，可采用玻璃膠粘貼固定尺體。

   4、讀數頭裝配

   確認讀數頭安裝基座精度達標后再進行裝配，安裝調整方式與主尺類似。調整后保證讀數頭與尺身平行度≤0.1mm，間隙維持1?1.5mm。

   5、加裝限位防護裝置

   光柵尺全部裝配完成后，導軌上務必加裝限位機構，防止運行過程讀數頭撞擊尺身兩端，避免光柵尺物理?yè)p壞。選型時，光柵尺有效行程建議比設備實際加工行程預留一定余量。

   6、通電校驗檢查

   接線連接數顯表，移動工作臺，觀察計數連續無跳變。選取機床上一處參考點位，工作臺多次往返移動至該位置，數顯讀數應保持一致。也可配合千分表輔助校驗，多次往復運行，確認顯示數值重復一致性。
