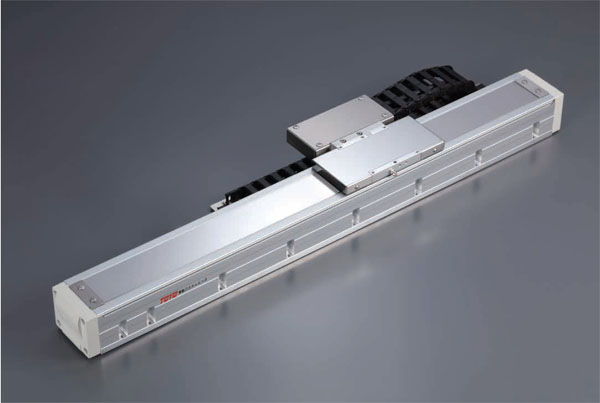

【TOYO】直線電機選型方法
常規伺服電機帶動負載運轉時，普遍需要絲桿、皮帶等中間傳動結構傳遞動力；而直驅電機依托直接驅動技術，無需中間傳動機構，可直接驅動負載運行，直線電機便是典型的直驅類線性動力部件。
直線電機可理解為將傳統旋轉伺服電機沿徑向剖開，把圓周排布的定子、轉子結構平鋪延展為直線形態；繞組通入電流后，定子與動子之間的氣隙會(huì )形成交變磁場，依靠永磁體與磁場的電磁相互作用，直接生成直線驅動力，無需旋轉運動轉換環節。下面為大家講解 TOYO 直線電機完整選型計算要點：
1、選型首要依據：峰值推力（最大推力）、連續額定推力兩大參數，結合運動工況綜合核算；
2、峰值推力計算公式：推力 = 運動總質量 × 加速度；運動總質量包含工件負載 + 電機動子自重；
3、多數工況前期無法直接確定加速度數值，但可明確運行行程與循環耗時，依靠行程、運動時間即可反向推算加速度：
短行程快速點位往復：優先選用三角速度曲線，全程無勻速區間，加速結束即刻減速；
長行程連續輸送、需要平穩巡航：梯形速度曲線適配性更佳，分為勻加速、勻速運行、勻減速三段；
4、勻速運行、點位靜置階段，還需要額外核算摩擦力、外部側向拉力 / 壓力：電機勻速運轉時需要持續抵消摩擦與外力擾動；伺服鎖止靜止狀態下，電機也會(huì )輸出推力抗衡外界應力；
5、梯形速度曲線加速度核算：
加速度 = 勻速速度 ÷ [總運動時間 ? 總行程 ÷ 勻速速度]
減速數值計算邏輯與加速度一致；若設備存在不平衡側向力、偏載受力，需額外疊加受力修正核算。
