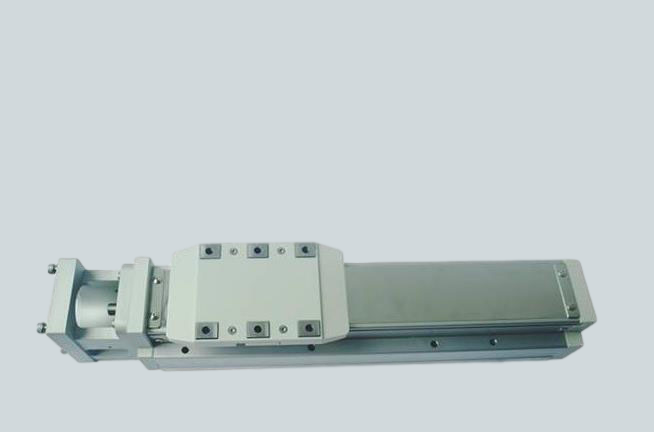

直線模組作為自動化設備通用直線傳動配件，現已廣泛搭載于各類工業自動化設備，行業標準化程度持續完善，常作為自動化機械手核心運動執行單元。不少采購人員會(huì )好奇：整套設備的運動動作，依靠直線模組控制系統如何統籌驅動？

 適配自動化機械手的直線模組步進控制系統，主要由可編程控制器（PLC）、環形脈沖分配器、步進電機功率驅動器三大硬件構成。

 1、PLC脈沖調控運行邏輯

 整套系統依靠PLC輸出高速脈沖信號完成調控：通過編寫程序設定脈沖總量，以此控制步進電機旋轉角度，進而轉化為模組直線進給位移；調整脈沖頻率，即可改變進給運行速度。

 環形脈沖分配器接收PLC下發脈沖信號，依照步進電機通電時序，將脈沖依次分配至電機各繞組，驅動電機有序運轉。實際選型時，可結合負載、行程、精度需求挑選適配步進電機，充分匹配設備運行工況。

 2、兩種脈沖分配方式對比

 PLC搭配步進電機可選用軟件環形脈沖分配，或是硬件環形脈沖分配模式：硬件脈沖分配架構元器件更多、結構稍復雜，但能夠節省PLC輸入輸出端口資源，市面有各類專用芯片可供選型搭配。

 3、步進電機驅動器功率放大作用

 PLC晶體管輸出端口自帶驅動能力，常規輸出電壓多為10~數十伏、電流數百毫安；而步進電機工作需要數十至數百伏電壓、數安至數十安電流才能穩定運轉。步進電機功率驅動器負責將PLC微弱脈沖信號升壓放大，滿足電機正常運轉功率需求。

 在自動化設備搭建過程中，依照負載、精度、速度需求匹配整套控制系統硬件配置，能夠更好適配現場工況，優化設備運轉效率與產能表現。
