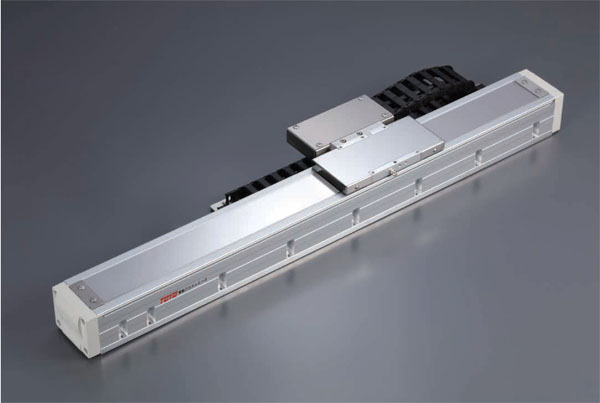

直線模組中聯軸器的安裝方式
2021-08-18 16:02:34
徽碩實業
231
聯軸器是絲桿與伺服電機的核心連接部件，聯軸器對中同軸調校，是直線模組裝配的關鍵工序，核心目的：保證電機主動軸與絲桿從動軸軸線重合一致，這一點對高速運轉工況下的直線模組尤為關鍵。
聯軸器出廠均設定有同軸度允許偏差區間：從裝配容錯角度來講，只要偏差在額定范圍內、可穩定傳遞扭矩，偏差限值越大，裝配調試門檻更低；但從設備運行品質層面來看，兩軸中心線偏差越小、對中精度越高，模組運轉振動、噪音越小，部件磨損更少，運行穩定性與整機使用壽命都會(huì )更佳。
標準安裝調試步驟
基準固定
先鎖緊一端半聯軸器（絲桿側/電機側任選其一作為固定基準），再以此基準調整另一端半聯軸器，完成同軸找正。
百分表打表檢測校準
將百分表支架固定在基準側半聯軸器，表頭觸點貼合另一側半聯軸器外圓與端面；緩慢轉動軸體，分別測量徑向跳動、端面跳動；也可互換百分表固定端，依照現場作業便利靈活選擇。
調校過程中，需保證徑向左右跳動數值與上下跳動數值趨于均等。
最終對中驗收標準
兩半聯軸器外圓同心重合、端面緊密貼合平行，徑向與端面跳動均控制在機型允許公差以?xún)?，即為合格；全部螺栓按照規定扭矩交叉緊固，并做好防松標記。
