歐規直線滑臺模組主流分為兩大類：歐規滾珠絲桿傳動型、歐規同步帶傳動型，二者結構特性、適配工況差異明顯，下面分別介紹兩類模組結構、原理與適配特點：

   一、歐規滾珠絲桿直線模組

   模組主體采用鋁合金型材一體打造，整體結構排布規整緊湊，常作為組合機床、自動化生產線的基礎動力進給單元；整機結構剛度充足，運行過程熱變形量更小，進給運行平穩，可保障加工工況下的定位精度表現。

   滾珠絲桿傳動原理

   滾珠絲桿是實現旋轉運動與直線運動相互轉換的精密傳動部件，由絲桿軸、螺母、循環滾珠組件構成；核心優勢是利用滾珠滾動摩擦，替代普通螺紋的滑動摩擦，摩擦阻力更低。

   電機驅動絲桿旋轉時，滾珠沿螺旋滾道循環運轉，帶動螺母完成精準直線往復位移；反向施加軸向力，也可將直線運動回轉轉化為旋轉運動。憑借低摩擦特性，在重載工況下依舊可以實現高精度直線傳動，廣泛應用于各類工業設備、精密檢測儀器。

   配套直線導軌

   直線導軌（滑軌）用于約束直線往復運動軌跡，相較于普通直線軸承可承載更大額定載荷，能夠在負載工況下穩定完成高精度直線運行，精度等級可按需選配。

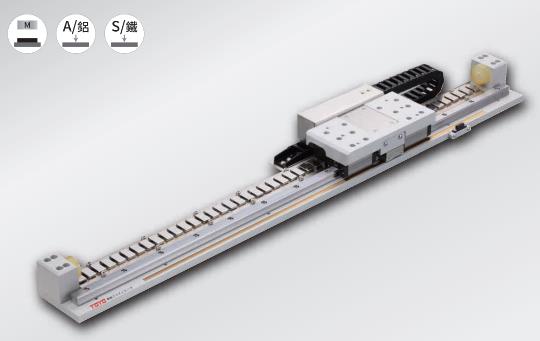

   二、歐規同步帶直線模組

   整機由同步皮帶、直線導軌、鋁合金基座、聯軸器、驅動電機、光電感應開關等零部件組裝而成；兩側同步輪作為動力輸入端，皮帶與滑塊固定相連，電機帶動同步輪運轉時，即可牽引滑塊完成直線移動。

   1、定位精度受型材加工工藝、皮帶品質、動力控制系統共同影響，常規工況下重復定位精度區間約±0.1mm；

   2、可依據生產精度需求、負載大小選配剛性導軌，調整整機承載與剛性表現；

   3、模組側邊配備螺桿張緊結構，可便捷調節同步帶松緊程度，方便現場設備調試維護；

   4、采購成本更易管控，適合對長行程、運轉速度有需求的批量產線場景。

   兩類模組適配場景各有側重：高精度、重載、小幅長工況優先選用滾珠絲桿模組；超長行程、高速搬運、控制綜合成本可選擇同步帶模組。
