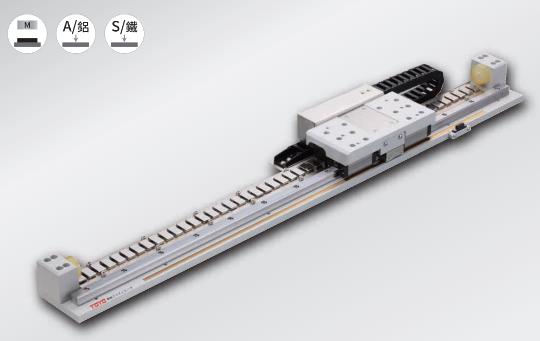

直線模組是自動化設備通用傳動部件，依靠滾珠絲桿搭配直線導軌實現標準化往復直線運動。按照驅動結構區分，主流分為絲桿傳動模組與同步帶傳動模組兩大類，下面為大家詳細介紹常見品類、結構構成與核心配件原理。

 一、直線模組六大主流品類

 封閉式皮帶直線模組

 封閉式絲桿直線模組

 半封閉式皮帶直線模組

 半封閉式絲桿直線模組

 開放式皮帶直線模組

 開放式絲桿直線模組

 常規工況下均可實現精密定位，結構剛性出色，裝配便捷，后期維護簡單。

 直線模組可單軸使用，也可拼接組成兩軸、三軸、四軸XYZ直角坐標機械手；重載、超長行程場景大多選用齒條傳動結構，外觀與內部構造和絲桿、皮帶模組差異較大。

 滾珠絲桿直線模組整套構成

 滾珠絲桿、直線導軌、鋁合金型材基座、絲桿支撐座、聯軸器、驅動電機、光電限位開關。

 二、核心零部件工作原理

 1、滾珠絲桿

 作用是將電機旋轉運動轉化為滑臺直線運動，也可反向將直線運動轉為旋轉運動；由絲桿、螺母、鋼珠組成，核心革新是把傳統滑動摩擦轉變?yōu)闈L動摩擦，摩擦阻力更低，廣泛應用于工業設備與精密儀器；適配中等載荷工況時，可穩定實現精密直線傳動。

 2、直線導軌

也稱作滑軌、線性滑軌，適配直線往復作業場景；相較于普通直線軸承額定承載更大，可承受傾覆力矩，能夠承載一定負荷完成精準直線運行，精度表現穩定。

3、鋁合金型材滑臺

外形簡約美觀，結構設計合理，整體剛性?xún)?yōu)良，運行穩定可靠，是自動化產線、機床設備常用傳動基座；整機剛度充足，運行熱變形小，進給平穩順暢，規范使用條件下，可穩定保障加工定位精度。
