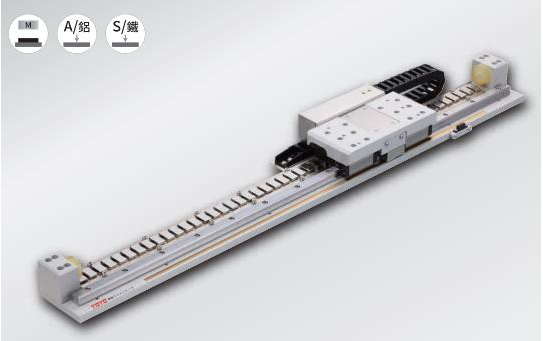

直線模組是工業設備中常用的直線傳動部件，憑借適配場景廣、裝配便捷的優勢被大量運用；不同等級模組定位精度區間各有區別。模組屬于精密機械構件，長期往復運行產生的振動、磨損會(huì )逐步影響定位精度，因此需要定期校驗精度數值，確認精度依舊符合工況預設要求。如何測量直線模的精度呢?

  1、定位精度

 以模組最大有效行程作為基準總長，從原點基準位置出發，對比指令設定位移距離與滑塊實際行進距離，二者誤差的最大絕對值，即為該模組的定位精度。

 2、反向間隙（背隙）

 將滑塊初始位置指示器數值歸零，沿同一運動方向施加負載運行；隨后換向返程，測量返程終止點位與初始基準點的位置差值，即為反向間隙。

 檢測需分別選取行程起點、中段、末端三處點位測試，最終取全部數值最大值作為檢測結果。

 3、重復定位精度

 在模組行程范圍內任選一處點位，沿同一方向往復定位7次；記錄每次停止位置讀數，取讀數最大差值的1/2作為單次點位數值；

 分別測試行程兩端與中間位置，選取所有結果里的最大值，以±最大偏差1/2標注重復定位精度。

 4、運行平行度

 將標準平尺放置于模組滑臺臺面，滑塊走完全程區間，記錄指示器全程讀數差值，最大差值即為運行平行度數值。

 自動化模組依靠電控系統驅動，操控響應邏輯和手動機械存在區別；在實際使用過程中，精度會(huì )隨運行時長緩慢變化。

 定期開展上述精度檢測，同時結合產品工況挑選適配等級的直線模組，能夠穩定設備運行精度，充分發揮整機運行效能。
