直線模組現已廣泛應用于雕銑機、雕刻機、切割設備、移載機、分級設備、試驗機以及教育實驗設備等各類自動化裝置。

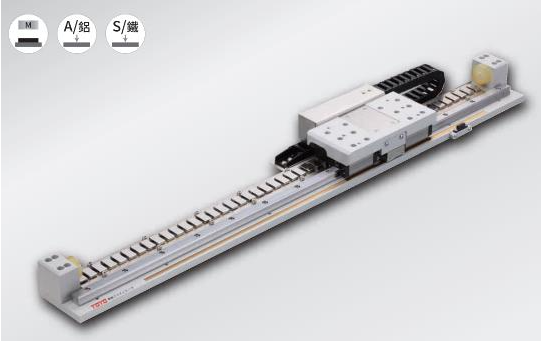

 同步帶直線模組以同步帶作為傳動機構，與絲桿直線模組結構不同，配套零部件也存在差異，下面對同步帶直線模組各組成部件的特點做解析。

  1、直線導軌

 用于支撐、引導運動部件，沿既定方向做往復直線運動。同步帶直線模組可選用滾珠直線導軌或者雙軸導軌。選型匹配條件下，滾珠直線導軌可實現高負載高精度直線運動；雙軸導軌高速運行噪音表現較好，綜合成本適中，在自動化機械中應用廣泛。

 2、同步帶

 以鋼絲繩或者玻璃纖維為抗拉層，外部包覆聚氨酯或者氯丁橡膠，帶體內側加工齒形，與同步帶輪嚙合傳動。同步帶是同步帶模組核心傳動部件，合理選型下具備結構緊湊、耐油、耐磨、耐老化的特點。

 3、鋁合金型材

 同步帶直線模組主體外殼材料，是應用十分普遍的鋁合金結構件。設計合理的鋁型材模組，高速工況下具備不錯剛性與耐高溫表現。

 4、同步輪

 模組傳動關鍵轉換部件；電機輸出扭矩驅動同步輪，進而帶動同步帶運轉。同步輪常見材質有鋁合金、銅、尼龍等；匹配裝配時傳動準確，無滑移，傳動比保持恒定。

 5、電機

 直線模組必備驅動部件，為模組運動提供動力輸入。

 6、光電開關

 光電接近開關簡稱，依靠被測物體對光束的遮擋或反射實現信號檢測，判斷物體有無。
