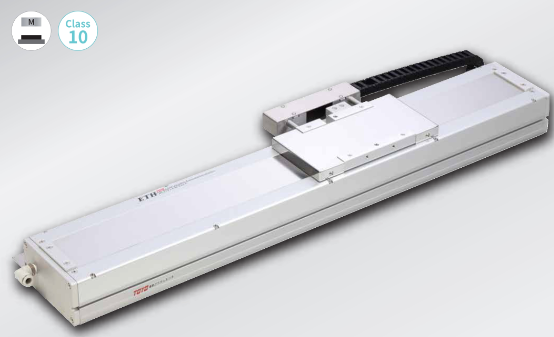

直線電機主要由定子（初級）、動子（執行機構/次級）與直線導軌組成。為保證全行程范圍內定子與動子之間良好的電磁耦合效果，定子與動子鐵芯長度設計并不相同。定子分為短定子、長定子兩種結構形式；長定子結構整體造價偏高，在部分設備場景應用較少，在軌道交通等特殊領域仍有較多使用。

 和旋轉電機類似，直線電機的定子鐵芯由硅鋼片疊壓制成，鐵芯表面開槽，槽內嵌入三相、兩相或單相繞組；單相直線異步電機可采用罩極式或者電容移相方案。

 直線電機定子（初級）

 直線電機的固定部分稱為定子，也叫初級，對應旋轉電機的定子部件。定子由定子鐵芯、定子繞組、機座構成，通電后氣隙內產生行波磁場，定子整體固定安裝于機座。

 直線電機動子（次級）

 直線電機運行過程中，動子做往復直線運動，由導軌系統支撐布置于磁軌之間；線圈通過環氧樹脂封裝固化。動子組件包含線圈繞組、霍爾元件電路板、熱敏電阻溫度傳感器以及電氣接口。

 無鋼型動子組件，磁軌與推力線圈之間不會(huì )產生磁吸附干擾力；動子組件慣量小，可實現較高加速度輸出，線圈一般采用三相無刷換相。

 部分工況下直線電機的定子與動子在物理層面可互換安裝，即動子固定、定子運動；但互換后會(huì )帶來線纜拖鏈、散熱、成本等約束，需要結合實際工況與設備要求評估是否適用。
