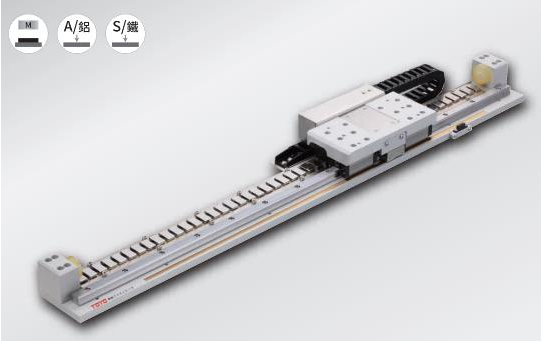

同步帶直線模組是由線性導軌、同步帶搭配鋁型材，連接電機組成的直線運動裝置，可實現高速、平穩的運動，具備推力、速度、加速度、定位精度、重復定位等多項性能指標。同步帶直線模組搭配機械爪，可完成多種作業動作。

 直線模組結構組成

同步帶型直線模組主要包含：同步帶、直線導軌、鋁合金型材、聯軸器、電機、光電開關等部件。

 同步帶型工作原理：同步帶安裝在模組兩側傳動軸，其中一端作為動力輸入軸；皮帶上固定用于承載工件的滑塊。動力輸入后，帶動同步帶，驅動滑塊完成運動。

 同步帶直線模組一般會(huì )預留皮帶張緊調節結構，方便設備調試時調整皮帶松緊。

 針對不同負載，可通過增加剛性導軌，提升模組整體剛性；不同規格模組，負載上限存在差異。

 同步帶模組的精度，受皮帶品質、整機加工裝配工藝、動力控制方案共同影響。

 同步帶直線模組特點

 在部分同規格對標場景下，同步帶模組相比滾珠絲桿模組具備一定成本優勢，對預算有限的企業較為友好。

 同步帶模組運行速度快，適合長行程工況，特定規格產品行程最長可達4?6m，非標定制可實現更長行程；運行速度可達2m/s以上。

 精度可以滿足大部分行業的使用需求；特定規格樣機可實現±0.05mm重復定位精度，標準調試后的部分機型可達0.02mm，可以滿足裁切等不少場景的使用要求。

 備注：以上參數為特定規格樣機測試值，實際受選型、負載、安裝、工況條件影響。

 提示：做龍門機構組合時，Y軸建議增加連桿聯動，避免從動端遲滯、運動不同步。

 提示：同步帶模組一般不適合用于對推力、精度要求很高的工況。

 同步帶直線模組應用

 同步帶直線模組應用場景廣泛，適配多數自動化設備，常見于：點膠機、涂膠機、自動鎖螺絲機、移栽機械手、3D打印機。
