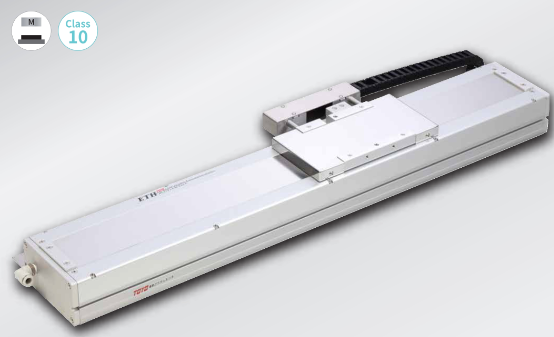

在部分自動化、半自動化設備中使用直線電機配套光柵尺時，需要尋點回零功能，用來查找原始參考位置，也就是光柵尺的零點、原點。

 帶有原點功能的光柵尺相比普通光柵尺會(huì )多出一路參考信號，即R信號（零位脈沖信號）。光柵尺可配置單個原點，原點位置可以設置在標尺中部，或是標尺任意一端。也可以配置兩個、三個等多個原點。部分光柵尺可實現每間隔50mm設置一處參考原點，也可選擇標尺兩端各設置一處原點，或是兩端與中間同時配置原點。

 當讀數頭移動經過原點位置，光柵尺輸出一路R脈沖信號。設備控制系統采集該信號，即可識別光柵尺參考位置，以此確定設備初始坐標，完成回零檢測。

 帶原點輸出的光柵尺，常應用于自動化、半自動化設備、二次元檢測設備，作為位置參考信號輸出給控制系統，用于自動尋位，也適配部分具備特殊功能的數顯表。
