隨著制造業在全球工業體系中地位不斷提升，純人工操作設備的模式正逐步向自動化設備轉型，直線模組在工業自動化領域起到十分關鍵的作用。

直線模組包含眾多零部件，前面已經和大家做過相關分享；今天重點介紹兩個值得重點關注的部件，以及如何采購適配工況的優質零配件。研發機械手臂所使用的直線模組核心元件與驅動元件起到十分關鍵的作用，部件故障將導致設備無法正常運行。

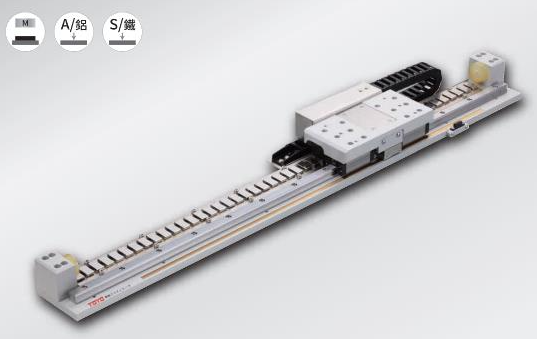

 直線模組的核心元件——直線定位單元

 為降低直線模組整機成本，縮短產品研發周期，同時提升設備穩定性與綜合性能，歐美很多國家已廣泛采用模塊化的直線模組方案，直線定位單元（系統）就是模塊化方案里極具代表性的產品。

 一套完備的定位單元（系統）主要由以下部分組成：

 1、定位型材：作為軌道安裝支撐基體，和普通框架型材相比，對直線度、平面度有較高要求。

 2、運動軌道：裝配在定位型材上，直接對滑塊起支撐導向作用。一套定位型材上可裝配單條或多條運動軌道；軌道類型與數量，直接影響整套定位單元（系統）力學性能。軌道種類較多，行業常用包含直線滾珠導軌、直線圓柱鋼導軌。

 3、運動滑塊：由負載安裝板、軸承架、滾珠/滾輪組件、除塵刷、潤滑腔、密封蓋組成?；瑝K通過滾珠或滾輪和軌道相耦合，以此保障運動導向精度。

 4、傳動元件：常見類型有同步帶、齒形帶、滾珠絲杠、齒條、直線電機等。

 5、軸承及軸承座：用于裝配傳動部件與驅動單元。

 直線模組的驅動元件——電機驅動系統

 直線定位單元（系統）能夠實現較高定位精度，依托于配套的電機驅動系統。

 行業常用驅動系統主要分為：

 交流/直流伺服電機驅動系統、步進電機驅動系統、直線伺服電機/直線步進電機驅動系統。每一套驅動系統均由電機與驅動器組成。

 驅動器將弱電控制信號放大，輸出強電驅動電機運轉；電機將電信號轉化為對應的轉速與角位移。

 高速運行、大功率工況，多選用交流/直流伺服電機驅動系統；動態指標要求一般、小功率場景，常選用步進電機驅動系統；高動態響應、高速運行、高定位精度的工況，適合選用直線伺服驅動系統。
