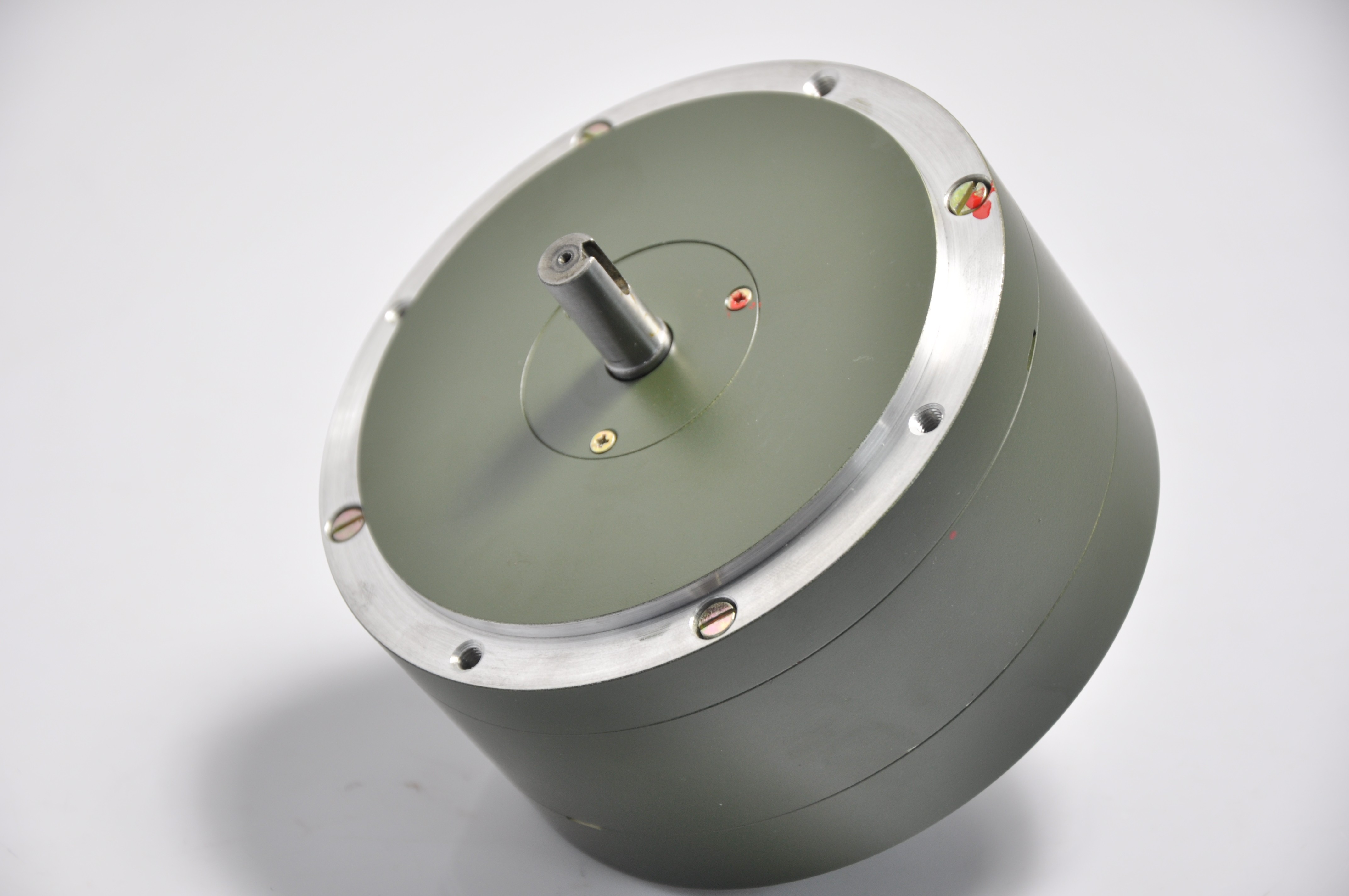

在選用TOYO力矩電機用于收卷場景時，需要熟悉力矩電機工作原理、使用流程以及運行特性，下面整理相關要點供工程師選型參考。

 一、系統介紹

 多數線材加工設備需要完成工字輪成品收卷作業。傳統方案多采用力矩電機驅動工字輪復卷；材料完成前端加工后，需要按照設定張力纏繞在工字輪上，卷取張力依靠力矩電機控制器進行設定，卷繞單元不配置張力反饋檢測裝置。但該方案能耗偏高，力矩電機與控制器后期維護成本較高。

 二、流程簡介

 1、同步復卷

 設備運行時，前端加工線輸出線速度可隨時調整，因此后端收卷需要跟隨前端實時轉速。若收卷跟隨速度偏慢，容易出現線材松弛亂線；跟隨轉速過快，則會(huì )出現材料牽伸變形，甚至斷線。因此力矩控制需要具備穩定輸出與快速響應特性。

 2、空卷/滿卷啟停工況

 實際生產過程中，無論卷軸卷徑大小，都存在啟停需求。滿卷狀態下卷軸重量大、轉動慣量高，系統摩擦力、慣量和空卷狀態差異較大。這就要求電機啟動轉矩充足且輸出穩定；伴隨卷徑變化帶來力矩需求改變，系統需要做對應補償；快速停機場景下，制動力矩需要充足，保障同步運行性能。

 3、全速運行工況

 機械設計需要兼顧低速、高速張力需求；確定傳動比后，收卷電機需要能夠在低速、高速乃至恒功率區間工作。在低速或者弱磁區間運行時，希望轉速波動小，力矩輸出穩定，可適配不同負載條件。

 4、排線作業

 成品線材需要在工字輪上分層整齊排布，線材需要從工字輪一端往復排布，緊密平行繞制形成層，逐層疊加完成成品卷。排線機構可選用機械排線、變頻排線、伺服排線等多種實現方式，按照設備機械設計要求配置。

 5、收卷機構急停

 設備運行遇到緊急狀況，整套設備需要快速停機；電機處于快速減速狀態，停機過程盡量避免線材斷裂，保障下次可以順利開機。

 三、產品方案特點

 該收卷方案采用力矩開環控制，無需編碼器轉速反饋信號，可節約硬件成本，**能夠降低外部反饋干擾帶來的停機、斷線、轉速波動風險。

 卷繞力矩控制精度較好，可以輸出設備所需張力，對張力指令響應迅速，有利于保障加工材料厚度均勻；力矩輸出能力充足，可持續輸出額定扭矩，短時可達到2.0倍額定扭矩（指標參考對應產品規格書），對收卷卷徑變化適應性好。

 優化力矩電流識別算法，可根據實時卷徑對運行過程的轉動慣量、摩擦力做慣性補償；配置智能卷徑識別，識別表現較好，抗干擾能力強，有效提升線材加工過程張力控制一致性。

 動態加減速工況下，可實現較為穩定的張力輸出?？商鎿Q傳統力矩儀表+力矩電機方案，采用變頻器搭配普通異步電機改造，保留原有操作習慣。

 適配工況下具備較好的節能表現；優化力矩電流控制邏輯，在適配工況下可實現較為精準力矩輸出，有助于降低發熱損耗，延長整套系統使用壽命，改善傳統力矩電機發熱大、易斷線的問題。
