直線模組驅動電機選型、結構組成與價格影響因素全解析

  一、直線模組驅動電機：步進電機與伺服電機工況區分

  直線模組主流搭載兩類驅動電機：步進電機、伺服電機，二者均依靠脈沖+方向信號完成運動控制，控制邏輯相近，但適配工況各有側重：

  伺服電機：閉環控制，響應速度快、高速運行穩定、可承載動態波動負載、重復定位精度表現更佳，多用于高精度、高運行速度、動態負載偏大的自動化場景；

  步進電機：開環控制架構簡潔、采購成本更低、低速力矩平穩，適合節拍平緩、精度與速度要求適中的簡易移栽設備。

  實際電控方案設計時，需要結合設備精度、速度、負載需求與預算綜合選型。

  二、滾珠絲桿滑臺完整結構與傳動原理

  滾珠絲桿滑臺核心構件包含：滾珠絲桿副、直線導軌、鋁合金型材底座、絲桿支撐座、聯軸器、驅動電機、光電限位開關等；

  依靠電機旋轉，經由聯軸器帶動絲桿轉動，將旋轉運動平穩轉化為滑塊直線往復運動；反向受力時，直線推力也可轉回旋轉力矩。

  滾珠絲桿副由絲桿軸、螺母、循環鋼珠組成，是普通滑動絲桿的優化升級結構：將傳統螺紋面滑動摩擦替換為鋼珠滾動摩擦，大幅降低摩擦阻力、提升傳動效率與使用壽命，廣泛應用于各類工業設備、精密檢測儀器當中。

  三、直線導軌功能特點

  直線導軌（滑軌）用于直線往復運動工況，相較于普通直線軸承承載能力更強，可承受徑向、側向復合扭矩；搭配精密加工導軌面，在額定負載范圍內能夠穩定實現高精度直線傳動，是滑臺平穩運行的核心導向部件。

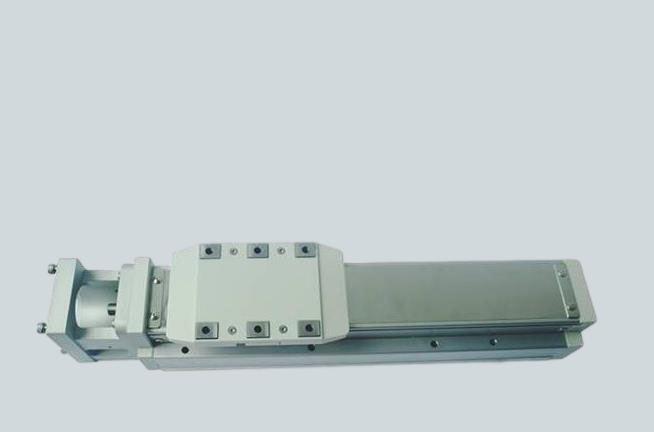

  四、鋁合金型材滑臺整體特性

  鋁合金型材一體底座滑臺外形規整美觀，結構經過力學優化，整機剛性充足、熱變形量小，進給運行平穩；能夠有效保障機床、自動化生產線加工與裝配過程中的定位精度，是自動化線性傳動常用基礎運動單元。

  五、直線電機適配工況補充

  直線電機直驅結構省去絲桿、聯軸器中間傳動間隙，在輕載、高頻往復、超長行程、超高動態響應場景下，高精度運行優勢突出；重載持續切削工況，滾珠絲桿模組承載剛性更具優勢。

  六、影響直線模組售價的兩大核心因素

  市面直線模組價格區間差異較大，不存在統一標準規格，核心由兩大維度決定：

  硬件配置等級

  相同行程、負載需求下，絲桿精度等級（軋制級/研磨級）、導軌品牌與規格、電機品類（步進/伺服）、型材用料厚度、閉環反饋配件等級不同，運行平順度、耐用壽命差距明顯，直接拉開產品售價；優質配件裝配的模組運行更平穩，長期使用穩定性更佳。

  功能參數需求

  選型前需明確四大核心指標：有效運行行程、重復定位精度、額定承載負載、常規運行速度；參數要求越高、非標定制內容越多，加工裝配與出廠檢測成本越高，產品定價相應上浮。

  除此以外，使用環境防護等級、品牌工藝、售后調試服務，也會(huì )對最終采購價格產生影響。
